80C51單片機指令系統的7種尋址方式
尋址方式就是尋找操作數或指令地址的方式。尋址方式包含兩方面的內容：一是操作數的尋址，二是指令地址的尋址（如轉移指令、調用指令）。尋址方式是計算機性能的具體體現，也是編寫匯編語言程序的基礎，必須非常熟悉并靈活運用。對于兩操作數指令，源操作數有尋址方式，目的操作數也有尋址方式。若不特別聲明，后面提到的尋址方式均指源操作數的尋址方式。

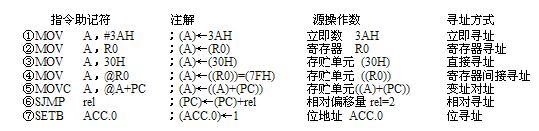

80C51單片機指令系統共有7種尋址方式，包括：立即尋址、寄存器尋址、直接尋址、寄存器間接尋址、變址尋址、相對尋址和位尋址，F(xiàn)以7條指令為例說明這7種尋址方式。
（1）立即尋址：將操作數直接寫在指令中。

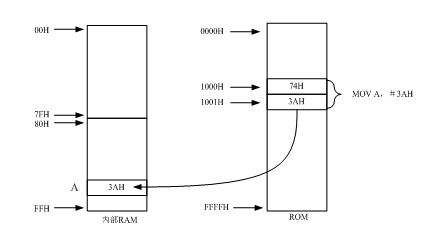

如指令①： MOV A，#3AH 執行的操作是將立即數3AH送到累加器A中，因?yàn)橹噶钪杏辛⒓磾?shù)3AH，所以稱此尋址方式為立即尋址。注意，立即數前面必須加“#”號，以區別立即數和直接尋址。該指令的執行過程如圖1所示。
圖1 立即數尋址示意圖
（2）寄存器尋址：是指將指令操作數存放于寄存器中，寄存器包括工作寄存器R0~R7、累加器A、通用寄存器B、地址寄存器DPTR等。
如指令②： MOV A，R0 ；（A）←（R0）
該指令將寄存器R0中的數送入累加器A中，因?yàn)橹噶钤床僮鲾?shù)為寄存器R0，所以稱此尋址方式為寄存器尋址。

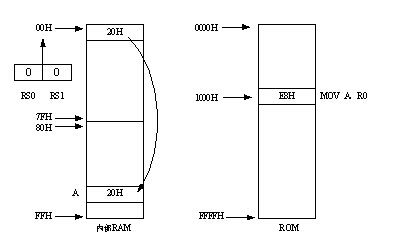

如果程序狀態寄存器PSW的RS1RS0=00（選中第0組工作寄存器，對應地址為（00H~07H），設RAM區00H的內容為20H，則執行MOV A，R0指令后，累加器A中的內容變?yōu)?0H。該指令執行過程如圖2所示。
圖2 寄存器尋址示意圖
（3）直接尋址 ：是指把存放操作數的內存單元的地址直接寫在指令中。在80C51單片機中可以直接尋址的存儲器主要有內部RAM區和特殊功能寄存器SFR區。
如指令③：MOV A，30H ；（A）←（30H）

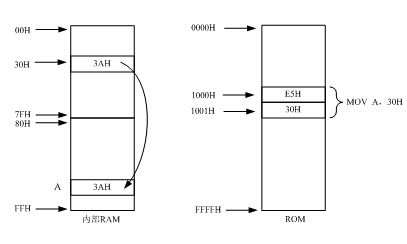

該指令將地址為30H的存儲單元的內容送入累加器A，因?yàn)橹噶钤床僮鲾?shù)為地址直接給出的存儲單元，故稱此尋址方式為直接尋址。若（30H）＝3AH，指令③執行后，（A）＝3AH，該指令的執行過程如圖3所示。
圖3 直接尋址示意圖
（4）寄存器間接尋址：將存放操作數的存儲單元的地址放在寄存器中，指令中只給出該寄存器。執行指令時，首先根據寄存器的內容，找到所需要的操作數地址，再由該地址找到操作數并完成相應操作。在80C51指令系統中，用于寄存器間接尋址的寄存器有R0、R1和DPTR，稱為寄存器間接尋址寄存器。
注意：間接尋址寄存器前面必須加上符號“@”。
如指令④：MOV A，@R0 ；（A）←（（R0））
該指令將以R0中內容為地址的存儲單元的內容送入累加器A中，因?yàn)橹噶畈僮鲾?shù)是存儲單元，其地址由寄存器R0間接給出，所以稱此尋址方式為寄存器間接尋址。

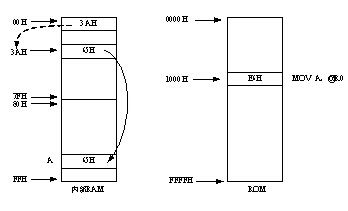

設R0=3AH，內部RAM 3AH中的值是65H，則指令MOV A，@R0的執行結果是累加器A的值為65H，該指令的執行過程如圖4所示。
圖4 寄存器間接尋址示意圖
（5）變址尋址 ：是指將基址寄存器與變址寄存器的內容相加，結果作為操作數的地址。DPTR或PC是基址寄存器，累加器A是變址寄存器。這種尋址方式稱為變址尋址。該尋址方式主要用于查表操作。
當執行指令⑤時，設（A）=50H ，（DPTR）=2007H，（2057H）=60H ，指令⑤執行后MOVC Ａ，@A+DPTR ；（A）←（（A）+（DPTR））=（50H+2007H）=（2057H）=60H。

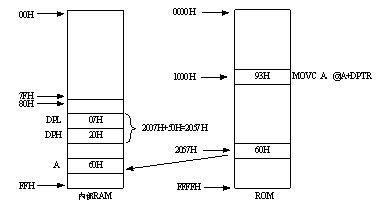

該指令將DPTR中的基地址2007H與A中的偏移地址50H相加，形成實際地址2057H，再將地址為2057H的存儲單元中的內容60H送入累加器A中。顯然這種尋址方式稱為變址尋址。該指令執行過程如圖5所示。
圖5 變址尋址示意圖
（6）相對尋址 ：是指程序計數器PC的當前內容與指令中的操作數相加，其結果作為跳轉指令的轉移地址（也稱目的地址）。這種尋址方式稱為相對尋址。該類尋址方式主要用于跳轉指令。
如指令⑥：SJMP rel ；（PC）←（PC）+rel

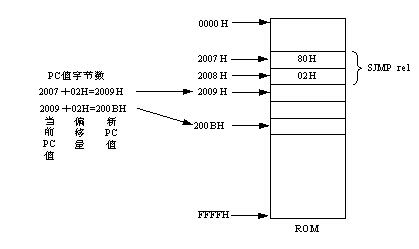

當執行指令⑥時，設當前（PC）=2009H，而相對偏移量rel=02H，則執行該指令后，（PC）=2009H+02H=200BH，即程序由地址為2009H處跳轉到200BH處執行，其跳轉的距離為相對偏移量rel=02H。由于指令中的操作數為相對偏移量rel ，所以稱這種尋址方式為相對尋址。該指令的執行過程如圖6所示。
圖6 相對尋址示意圖
（7）位尋址 ：指令中操作數為8位二進制數某一位，稱為位尋址。80C51單片機中，操作數不僅可以按字節為單位進行操作，也可以按位進行操作。當我們把某一位作為操作數時，這個操作數的地址稱為位地址。
位尋址區包括專門安排在內部RAM中的兩個區域：一是內部RAM的位尋址區，地址范圍是20H~2FH，共16個RAM單元，位地址為00H~7FH；二是特殊功能寄存器SFR中有11個寄存器可以位尋址。參見位地址的定義。

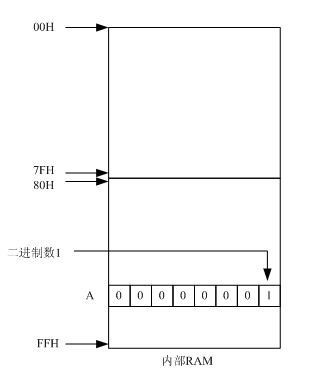

例如：SETB ACC.0 ；（ACC.0）←1 該指令將累加器的最低位ACC.0置1，由于指令中的操作數為一位二進數，故稱此尋址方式為位尋址。該指令的執行過程如圖7所示。
圖7 位尋址示意圖
由尋址方式的討論可知，操作數按類型可分為：立即數、寄存器、存儲單元、位操作數、相對偏移量。而存儲單元地址又可有直接尋址，寄存器間接尋址，變址尋址三種。
各種尋址方式對應操作數的指令符號規定如下。
（1）#data：表示8位立即數，如#3AH。
（2）#data16：表示16位立即數，即0000H～FFFFH。
（2）Rn：表示寄存器R0～R7。
（3）direct：表示片內存儲單元的直接地址， 如30H。
（4）addr16，addr11：表示指令中的16位或11位轉移地址。
（5）rel：表示相對偏移量，如 02H。
（6）bit：表示位地址，如ACC.0。
（7）（ ）：表示存儲單元的內容，如（30H）=40H。
（8）（（ ））：表示間接尋址的存儲單元內容，（（R0））=（7FH）=50H。
