80C51單片機的基本組成
單片機是在一塊芯片上集成了CPU、RAM、ROM、定時器/計數器和I/O口等一臺計算機所需要的基本功能部件。80C51單片機內部包含部件概括如下：

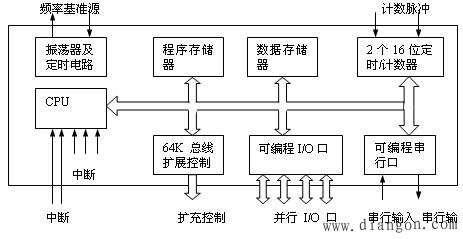

圖1 80C51單片機組成框圖
①一個8位CPU
②一個片內振蕩器及時鐘電路
③ROM程序存儲器。
④RAM數據存儲器。
⑤兩個16位定時器/計數器。
⑥可尋址64K外部數據存儲空間和64K外部程序存儲的控制電路。
⑦32條可編程的I/O口線（4個8位并行I/O端口）。
⑧一個可編程全雙工串行口。
⑨具有5個中斷源、2個優先級的中斷結構。
80C51單片機組成框圖如圖所示，各功能部件由內部總線聯接在一起。
