川土微電子|CA-IS3050U隔離式CAN收發器
Pin2pin替代德州儀器ISO1050
CA-IS3050U是一款隔離式控制區域網絡（CAN）物理層收發器，符合ISO11898-2標準的技術規范。此器件采用片上二氧化硅（SiO2）電容作為隔離層，在CAN協議控制器和物理層總線之間創建一個完全隔離的接口，與隔離電源一起使用，可隔絕噪聲和干擾并防止損壞敏感電路。
CA-IS3050U可為CAN協議控制器和物理層總線分別提供差分接收和差分發射能力，信號傳輸速率最高可達1Mbps。該器件具有限流、過壓和接地?fù)p耗保護（–40V至40V）以及熱關斷功能，可防止輸出短路，共模電壓范圍為–12V至12V。
產品特性
符合 ISO11898-2 標準
高達 5000VRMS隔離耐壓
邏輯側 I/O 電壓范圍支持 2.5V ~ 5 V
信號傳輸速率高達 1 Mbps
高共模瞬態抗擾度： 150 kV/μs (典型值)
–40 V 至 40 V 的總線故障保護
低環路延時：
– 150 ns（典型值）
– 210 ns（最大值）
驅動器（TXD）主動態超時功能
熱關斷保護
總線最多可支持 110 個節點
無電節點不干擾總線
溫度范圍： –40°C 至 125°C
應用
CAN 數據總線
工業現場網絡
樓宇和溫室環境控制自動化
安防系統
運輸
醫療
電信
CAN?基本概念
CAN 是Controller Area Network 的縮寫（以下稱為CAN），是 ISO 國際標準化的異步串行通信協議。與一般的通信總線相比，CAN 總線的數據通信具有突出的可靠性、實時性和靈活性，CAN 總線標準包括物理層、數據鏈路層。
n CANH、CANL 相對低的內部電容值 Cin≤20pF/1Mbps；
n 差動內部電容值Cdiff≤10pF/1Mbps；
n CANH、CANL 相對低的內部電阻值 5KΩ≤Rdiff≤50KΩ，各節點內部電阻因保持一致，誤差不超過 5%；
n 差動內部電阻值 10KΩ≤Rdiff≤100KΩ，各節點內部電阻因保持一致，誤差不超過 5%；
n 在節點數為 110 個（包括主控設備與被控設置），配置兩個 120Ω的終端電阻的情況下，驅動器至少還能輸出電壓 1.5V（終端電阻的大小與所用雙絞線的參數有關）；
CAN?總線傳輸距離

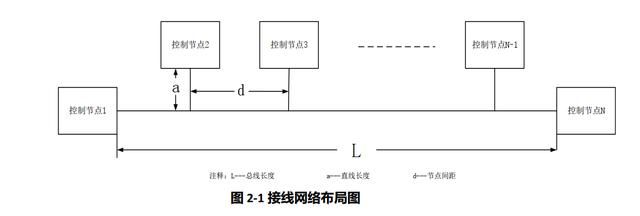

CAN 總線網絡的線路布局應盡可能接近線性結構以減少電纜輻射。在實際應用中有必

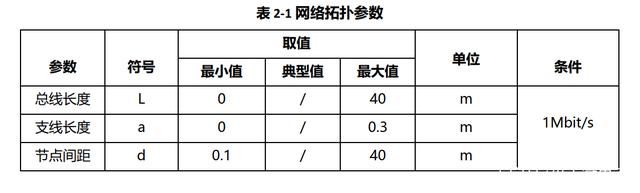

要連接短的短截線電纜到主干線電纜上，如圖 1-2 所示，為了將駐波減到最少，網絡上節點的間隔不應相等，且電纜的長度也不完全等長。 網絡尺寸的要求見表 1-1 所示：

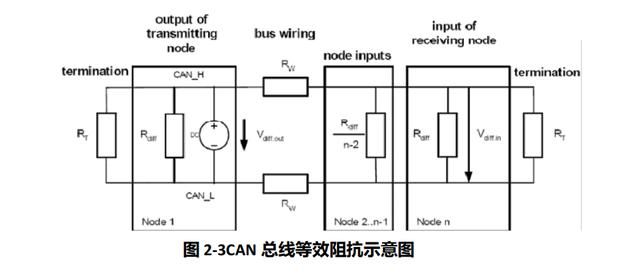

CAN?總線支持節點數量
CAN?總線終端匹配電阻

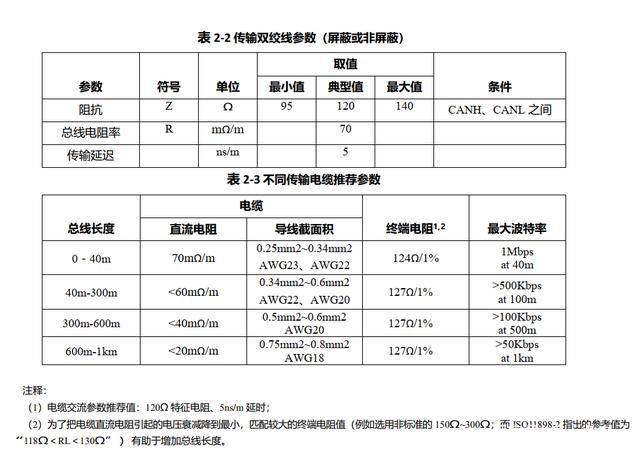

根據 ISO11898-2， CAN 總線傳輸介質應滿足表 2-2、 2-3 中的規格參數：
實際接線中通信質量的影響因素
通信距離越短，通信質量越好。如果通信距離超過 500 米，推薦增加中繼器；
通信節點數越少，通信質量越好。如果節點數量超過 100 個，推薦增加中繼器；
通信波特率越低，通信質量越好。在能夠滿足應用需求的情況下，盡量選取較低的通信波特率。推薦在10K~250Kbps 之間選。
CANH、 CANL 端口之間的防護器件，其等效電容越小，對通信影響越小。所以在端口防護器件（TVS管、壓敏電阻等） 的選取上要考慮其等效電容參數；
每個通信節點的支線長度應盡量的短，減小支線信號反射對總線數據的影響；
合適的終端匹配電阻能有效的減小信號反射，一般推薦接 120Ω 電阻；
使用屏蔽雙絞線，將所有通信節點的參考地通過屏蔽層聯接，并在一點接地，能減少干擾，提高通信質量。
CAN?接口硬件設計應注意的問題
CANH、 CANL 總線端口的隔離設計
CAN 總線節點一般以菊花鏈或總線拓?fù)浞绞铰?lián)網，一旦有一個節點的接口芯片故障就可能對整個網絡的通訊質量造成影響，因此對其總線端口 CANH、 CANL 與總線之間應加以隔離。當一個節點的接口芯片發生 CANH、 CANL 短路或 CANH、 CANL 對電源擊穿時， 總線與節點之間形成電勢壘，從而減小對總線的影響。
CAN?總線端口防護

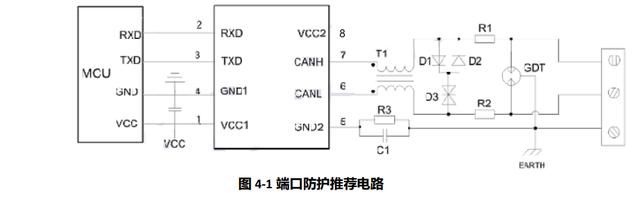

CAN 總線通信，一般應用在遠距離傳輸方面，所以 CANH、 CANL 總線端口的防雷設計也是設計者必須考慮的。通常的防雷設計電路如圖 4-1。
總線參考地的連接
CAN 總線雖采用差分方式傳輸信號，似乎并不需要相對于某個參照點來判定信號，系統只需檢測兩線之間的電位差就可以了。但設計者也應該考慮 CAN 接口模塊的共模電壓承受范圍，只有滿足這個條件，整個網絡才能正常工作。當網絡線路中共模電壓超出此范圍時就會影響通信的穩定可靠，甚至損壞接口。采用隔離技術能夠很好的解決共模噪聲的問題， 所以使用 CA-IS3050 系列 CAN 隔離收發器構建總線硬件端口能夠很好的隔斷總線上各節點的接地環路，減小節點間的地線環路電流，從而減小共模干擾。但對于干擾嚴重、惡劣的電氣環境，仍然推薦設計者使用屏蔽雙絞線，通過屏蔽層將總線上各通信節點的總線參考地聯接起來，減小共模傳導及輻射干擾，提高系統通信可靠性。
常見問題及解決方案
