川土微CA-IS310X高穩定性隔離運放來了
終于等到你！
具有高穩定性、高精度、寬范圍的隔離運放，正式發布！
該產品可廣泛應用于隔離開關電源的控制環路的多種拓?fù)浣Y(jié)構。

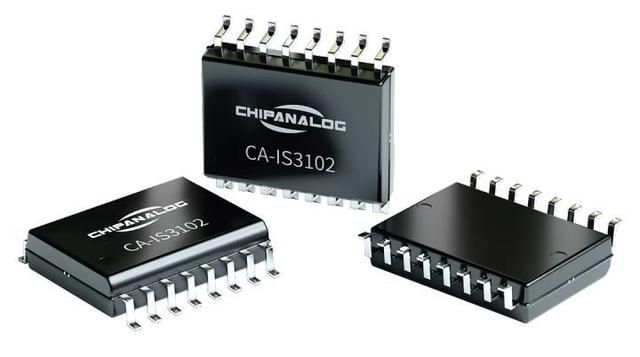

01產品概述
CA-IS310X是高穩定度的隔離運算放大器，被廣泛應用于電源系統。該系列芯片在二次側繼承了高性能高帶寬的運算放大器，用來回饋和放大誤差信號。被放大的誤差信號被傳送至一次側通過緩沖輸出。和光耦方式相比，CA-IS310X具有更快速的響應速度，更高的穩定度以及更長的壽命。
CA-IS310X還具傳遞函數穩定的特征，即不隨時間和溫度變化，這是傳統光耦無法達到的性能。

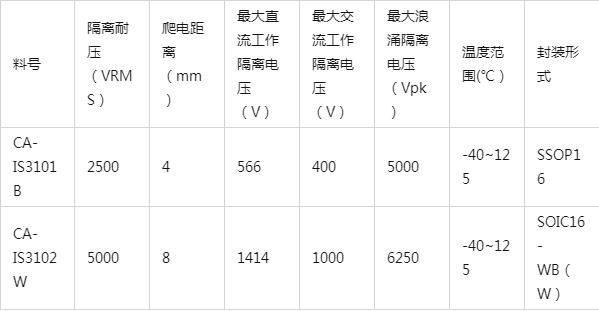

川土微電子CA-IS310X 隔離運放選型表
所有數據僅供初步選型時參考，正式選型請以產品手冊為準。
02高穩定性
該器件在–40°C 至 125°C范圍內,REFOUT電壓不到1mV變化，實測<0.04%；COMP至EAOUT增益變化微小，實測1.5%；EAOUT至EAOUT2增益變化微小，實測小于0.5%。
03高精度
REFOUT電壓：
1）常溫下初始誤差不超過0.5%。
2）–40°C 至 125°C誤差不超過1%。
3）REFOUT2連接內部運算放大器正相輸入端，提供精準的參考電壓。
04寬范圍
1）寬工作溫度范圍，–40°C 至 125°C，適合工業應用。
2）寬工作電壓范圍，VDD1和VDD2輸入電壓3V~20V。
3）整體帶寬400kHz，適合大部分隔離開關電源應用。
