芯昇科技CM32M433R-START開箱評測
CM32M433R-START開箱評測
1.概述
中國移動芯昇科技發布CM32M4xxR，該芯片基于RISC-V內核的MCU，性能主要對標Cortex-M4。如今RISC-V架構的通用MCU在市場上也并不少見，但是該芯片也有其自己的特點，在探索應用領域方面也有自己獨特的設計。
最開始拿到CM32M433R-START這個板子，板子設計簡單，接口很多，但是板載資源比較少，與前幾年比較熱門的物聯網開發板不太一樣，從芯片CM32M4xxR的特點上來說，主頻是144MHz，待機功耗3uA，動態功耗113uA/MHz。

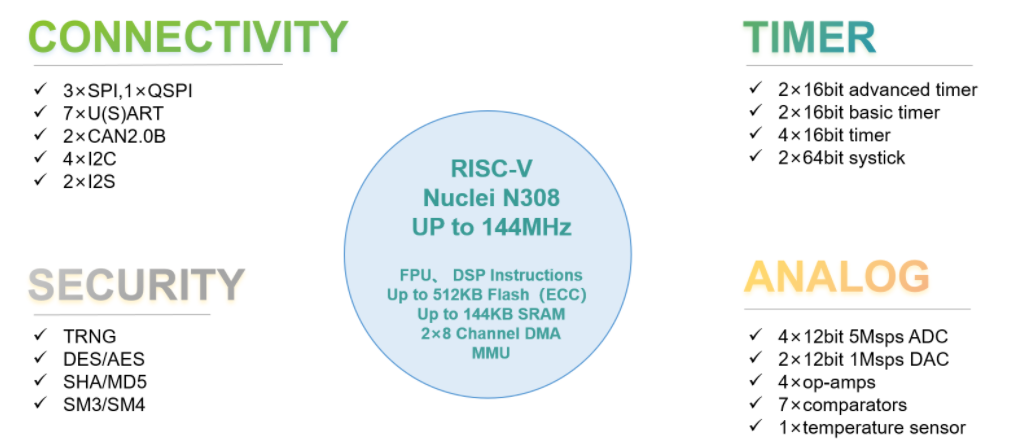

資源方面，可以查看下面的圖表
| 特性 | 資源 |
|---|---|
| 內核 | 芯來科技N308內核（RV32IMACFSPU） |
| 主頻 | 144MHz |
| 存儲 | 內置512KB Flash、144KB SRAM |
| U(S)ART | 3 * USART、4*UART |
| SPI | 3 |
| QSPI | 1 |
| I2C | 4 |
| CAN | 2 |
| XFMC | 1 |
| ADC | 4 |
| GPIO | 最多97 |
| DMA | 2 |
| WWDG | 1 |
| IWDG | 1 |
| 定時器 | 2*高級定時器，4*通用定時器 |
從上面的表格來看，主要值得關注的是riscv擴展架構，支持除了一般RISCV都會支持的RV32IMAC，另外還有F(單精度浮點)，S(監督模式Supervisor Mode)，U（用戶模式User Mode），P(DSP)。支持了這些擴展，賦予了該芯片特殊的用途。當加入了S與U擴展，可以做TEE，安全加密等用途，而P擴展的加入，賦予了該MCU多媒體計算加速功能。在應用領域方面。官方宣傳應用領域主要是：智能門鎖、物聯網網關、交互面板、測控終端、學生教育、消費電子相關領域。
2.上手體驗

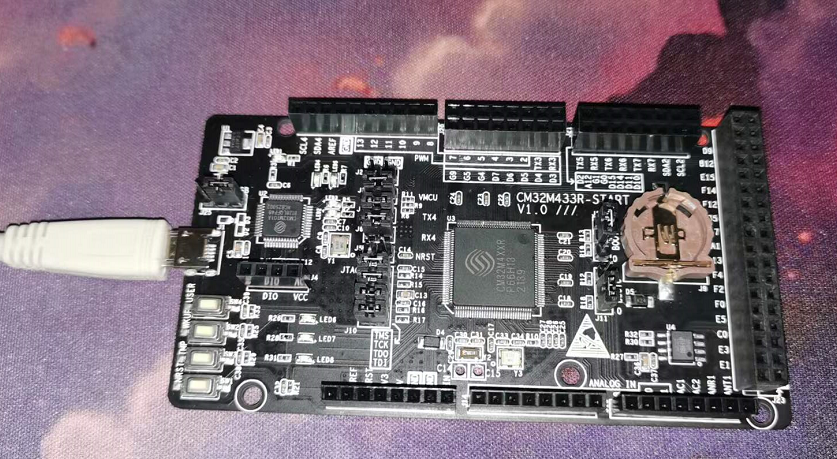

CM32M433R-START只需要接上Micro USB與電腦相連，即可實現板子程序下載與串口調試功能，不需要額外的串口模塊與額外的調試器。其實是CM32M433R-START板載了調試芯片，支持了調試功能。其原始接口支持4-wire JTAG與2-wire JTAG調試接口。支持J-Link硬件與RV-Link調試器。
芯片的編程IDE，采用的是NucleiStudio，其IDE底層設計也是屬于RISC-V MCU中常用的eclipse進行的整體功能的支持。與兆易創新GD32VF103類似，在IDE的引導下，可以一步一步創建一個工程。

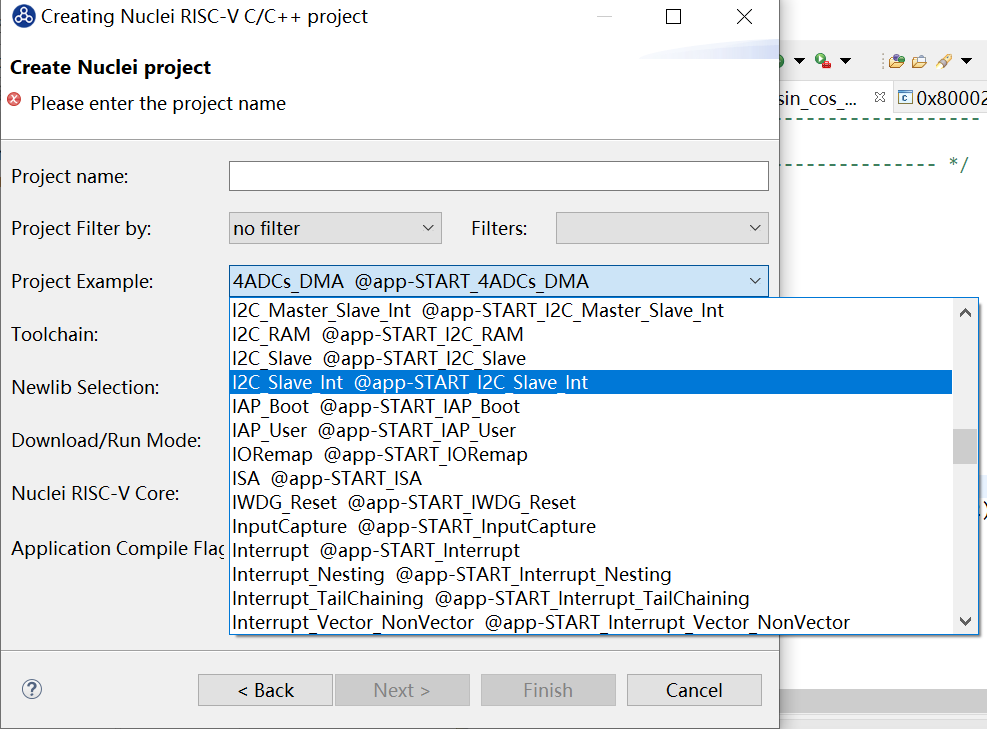

該IDE創建工程提供了很多的示例程序支持，這對于芯片的使用與功能的開發來說，也是非常的重要的。

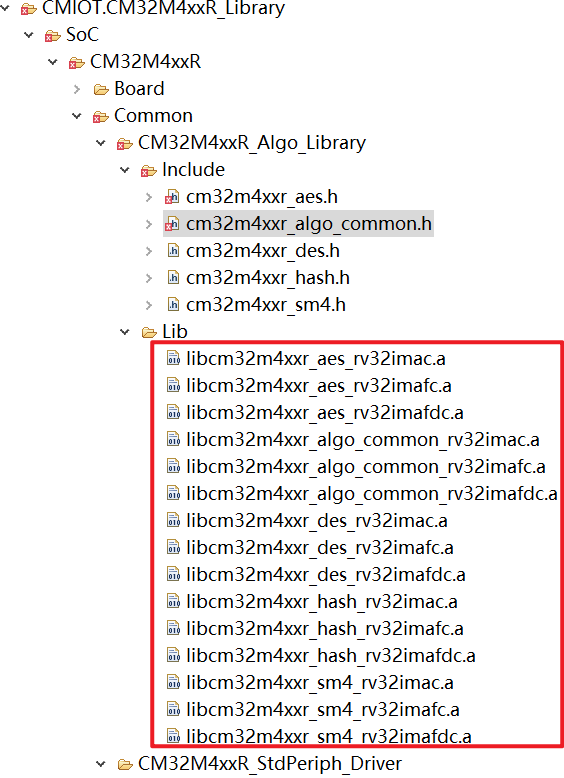

該芯片例程配合NucleiStudio軟件包管理功能，使用起來還是比較方便的。從上手難度上來看，該芯片上手還是相對比較容易的，例程也比較多。與GD32VF103芯片的 RV-STAR總體上手難度差不多。例程豐富，底層庫基本上都是開源的。但是有一些加密算法庫似乎是通過庫函數的方式進行提供，目前未看到源代碼實現。
底層驅動庫，算法庫，以及DSP使用都有著豐富的例程。這些對于芯片使用者來說，還是可以做出一些上層應用功能出來。與其他同類型RISC-V MCU類似，都是一種國產芯片的替代方案。
在ARM芯片替代上,可能最大的區別就是中斷管理，這部分CM32M433R-START采用了與兆易創新GD32VF103一樣的設計ECLIC，關于ECLIC的分析可以參考下面的文章：
淺析riscv中的plic與eclic
其他的編程方式應該都差不多。做應用開發應該沒有太多難度。
3.DSP功能
這芯片相比之前的RISCV MCU，特色之一應該就是DSP支持。但是這也需要硬件、工具鏈、庫三者配合才能使用的很好。
因?yàn)樽龅讓榆浖难芯，所以?duì)這部分我也做了一點研究，從庫和編譯器方面進行簡單的使用體驗。

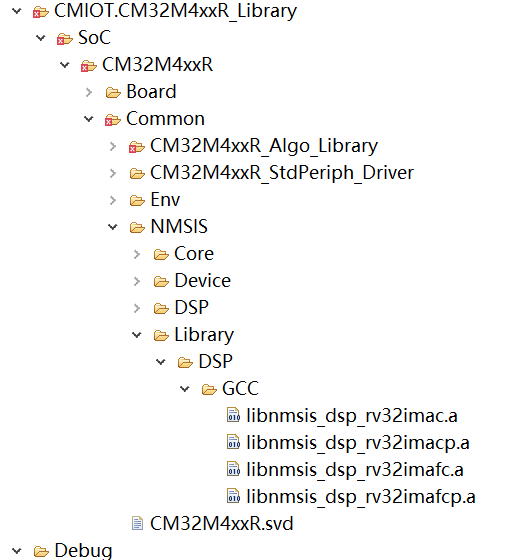

NucleiStudio自動的編譯器是支持DSP擴展的，也就是可以采用DSP指令進行編程，庫方面，采用的是NMSIS庫提供上層函數，直接支持利用頭文件提供的DSP函數功能進行編程，這與ARM的CMSIS基本的使用方式上是一樣的。
因?yàn)橹苯邮謱?xiě)DSP匯編，對于上層應用開發者來說還是比較復雜的。提供頭文件進行編寫也是一種非常好的方式。
因?yàn)檠芯窟^(guò)一段時間的DSP自動向量化，所以也想在該芯片上測試一下。
在優化等級中選擇O3優化后。
uint32_t example5(const uint8_t *restrict in, const uint8_t *restrict in2)
{
uint32_t sum = 0;
for (int i = 0; i < 32; i++)
{
sum += in[i] * in2[i]; /* => maddr32 */
}
return sum;
}

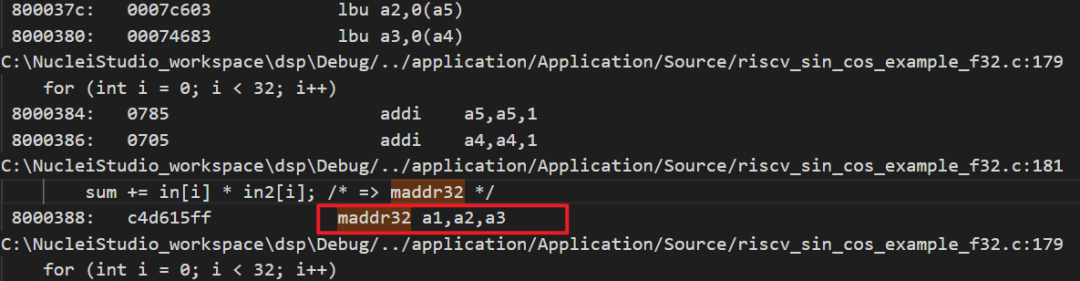

在函數中寫一段C語言測試代碼，通過編譯后的elf文件。
可以看到和加運算確實會被dsp自動向量化，關于dsp自動向量化功能，只能從一定程度上生成對應的DSP指令，很多智能化的操作還需要riscv編譯器的不斷支持和完善，這也是編譯工具鏈不斷智能化的一個重要的推進方向。如果需要人為的去操作DSP指令，則借助NMSIS庫也是非常好方式。
4.與其他RISCV MCU比較
之前接觸過類似于兆易創新的GD32VF103，沁恒CH32V103，中科藍訊AB32VG1，樂鑫的ESP32C3等等。
國產RISCV MCU 沁恒CH32V103上手體驗
GD32VF103 RISCV開發板試用體驗
在資源上CM32M4xxR確實有著一定的優勢和競爭力，有著內置512KB Flash、144KB SRAM，特別是加入了tee以及DSP擴展，使得其應用的領域可以更加廣一些。MCU比起來確實有著一定的進步。但是我覺得還不夠好，既然已經有了DSP以及單精度浮點的支持，完全可以在音視頻方面提升一些特點出來。特別是語音編解碼，圖像編解碼以及語音攝像頭采集圖像方面做出一定的設計。
總體上來說，CM32M4xxR作為通用的MCU，其功能完全可以說是riscv mcu中性能較好的芯片，由于目前還沒有進行coremark的跑分測試數據，其評測標準無法量化，但是從資源的豐富程度上來說也是優秀的芯片了。
5.總結
對于CM32M4xxR的芯片，外設資源以及指令支持都還是不錯的，只是作為一款通用的MCU來說，可以更加突出應用特點也許會更好。市面上的RISCV MCU越來越多，其易用性，價格，穩定性，出貨等等都是重要的評判標準。中國移動芯昇科技是中國移動旗下的子公司，其研發能力和市場資源還是很不錯的。只是期待CM32M4xxR能夠做出更多的市場應用，為推動RISCV MCU生態發揮出重要的作用。
