穎特新為你解密意法半導體氣壓傳感器LPS22HB
氣壓傳感器是意法半導體MEMS產品中的一員大將，累計出貨量超過4億顆。在2014年發布的氣壓傳感器LPS22HB，尺寸僅有2mm x 2mm，并采用了ST的專利技術全模塑封裝。
正在進行的SensorTile開發大賽中，有很多開發者針對板上的LPS22HB提出了若干問題，這些問題都具有代表性，在這里整理了問題與相應的解答，希望給關注ST氣壓傳感器市場及應用的小伙伴們借鑒。
Q: 這個壓力傳感器封裝很特別，和以前看過的傳感器不一樣。通常壓力傳感器都有一個開孔，里邊會有膜片，這個好象是把膜片放在外邊了，或者那個白色的疑似硅片的東西就是用來檢測壓力的？很想知道這個傳感器的結構和原理。
A: 傳統的氣壓傳感器簡單使用帶孔的鐵殼封裝，ST的full molding技術——采用通孔硅片將氣壓檢測膜單結構技術。此種技術的好處：
1. 保護內部bonding線，抗腐蝕能力提升
2. 減少外部應力影響
3. 材質的一致性降低了溫度干擾
4. 單片傳感器
5. 高防爆破壓力-內在機械制動器
6. 良好的溫度表現-同一個溫度系數（只有硅）
7. 更強大和更薄的傳感器
關于通孔硅膠：表面保護的硅片和內部檢測膜是一體的，亮片上有6個小孔，放大了可以看到，孔更小的話，防塵特性有提升。
Q: 使用放大鏡看了一下表面，沒發現有小孔呢？

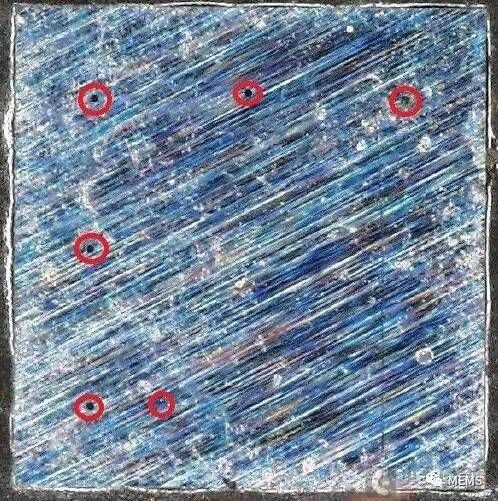

A: 放大倍數不夠吧。附上LPS22HB 氣孔位置圖，多孔設計，堵上1-2完全不影響使用 。孔是通過IC蝕刻工藝打上去的，控制孔徑，蝕刻深度。
Q: LPS22HB的測量結果第一天數據還算正常，第二天就不對了，而且看傳感器的量程 260 ~ 1260，現在測量值已經超過了量程。

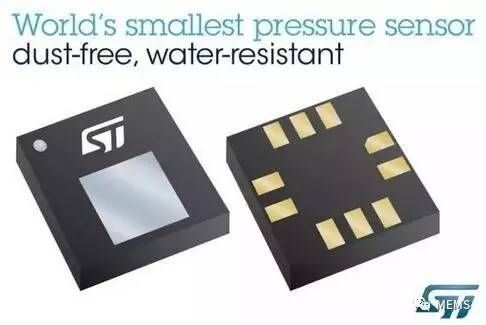

A: 如下圖所示，芯片上面類似鏡面的區域，可不要弄壞弄臟了。所以氣壓計一般不能放在通氣口處，容易進灰塵。看你的數據跟正常的相差好大，看樣子是氣壓計硬件異常。像其他人說的，怎么清洗或吹一下，看什么情況下可以恢復，再進一步判斷問題原因。
Q: 測量的結果每天室內同樣高度都變化的，海平面壓強變化應該和溫度有關，有溫度補償算法嗎？
A: LPS22HBTR 已經內置溫度補償了。氣壓傳感器測高度只是用來測相對高度的變化，不能準確測試海拔高度？梢杂算海拔高度，誤差在米級單位。
A: 氣壓值時時刻刻都在變化。同一個地方同一個位置，每天的氣壓值都是不同的，甚至1小時前跟1小時后都是不同的。這都是正常現象。所以氣象局每天固定間隔一定時間都會報一次當?shù)卮髿鈮褐岛秃Ｆ矫鏆鈮褐怠?/p>
Q: 氣壓不是會隨其他環境參數變化么？那還能通過氣壓測量絕對海拔么？
A: 可以通過讀取氣象站數據計算或者在參考點上放置第二個用于校準的傳感器。
A: 現階段的氣壓傳感器主要用于相對高度測量，氣壓的誤差問題通過補償和多傳感器融合解決。
Q: 發現氣壓傳感器的數據有不小的跳動。
A: LPS22HBP noise RMS pressure sensing noise with embedded filtering情況下達到 0.0075 hPaRMS精度。LPS22HB內置LowPass Filter功能，看看有沒有打開（讀寄存器0x10的EN_LPFP和LPFP_CFG位）。
