ST意法半導體首款采用微型SMB Flat封裝的1,500 W TVS二極管SMB15F已經通過認證
新推出的SMB15F系列1,500 W瞬態電壓抑制二極管（采用SMB Flat封裝）已經通過認證。與SMC封裝相比，SMB Flat封裝的體積減少了50%。除了空間方面的改進，價格更有優勢，為企業節約了預算。此外，更小的尺寸有利于提高功率密度和提高效率。事實上，SMB15F系列的泄漏電流比競爭產品大約低五倍。因此，這些1500 W器件已經在5G設備和其他應用中進行了評估。
目錄：
為什么意法半導體推出兩個SMB15F系列 - SMB15FxxA和SMB15FxxAY？
為什么行業需要采用SMB Flat封裝的1,500W TVS？
SMB15F將取代采用SMC封裝的1,500W TVS嗎？
為什么我們必須等到2021年才讓采用SMB Flat封裝的1,500 W TVS通過認證？
SMB15F器件與采用SMC封裝的替代產品相比如何？
微型Flat封裝中是否還有其他TVS器件？
為什么意法半導體推出兩個SMB15F系列-SMB15FxxA和SMB15FxxAY？
以“A”結尾的零件編號面向工業應用，而以“AY”結尾的則是汽車級產品。硅基元件是相同的，但“AY”型號經過更嚴格的測試和使用情況跟蹤，才能通過AEC-Q101汽車級認證。每個系列目前有26種型號 - 基于設備的最大反向工作電壓。例如，SMB15F11AY是我們1,500 W型號的汽車級版本，最大反向工作電壓為11V。每個系列的最大反向工作電壓最低為5 V，最高可達64 V。
為什么行業需要采用SMB Flat封裝的1,500 W TVS？
意法半導體在2019年對SMB15F器件進行了首件檢驗，此舉極具象征意義，在重要市場也得到了印證。例如，在中國舉辦的2019年工業峰會確認對更高功率密度的需求越來越旺盛。機器人應用之前使用的是IGBT驅動器，碳化硅技術正在改變電動汽車？爝M到2021年；工業峰會展出了更多需要高功率保護且采用微型封裝的元器件。從無人機到智能樓宇解決方案，再到電動自行車，保護敏感元件不受浪涌電流的影響變得越來越重要。隨著產品體積越來越小，同時功耗卻越來越高，使用更小、更扁平的封裝勢在必行。

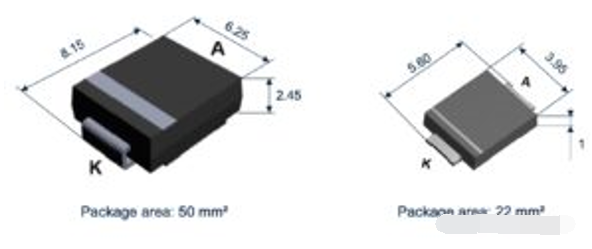

【SMC封裝和SMB Flat封裝在體積方面的差異】
SMB15F將取代采用SMC封裝的1,500W TVS嗎？
當前的1,500W器件將繼續存在。我們了解到一些公司需要時間來切換到新封裝。一旦團隊對器件進行了認證并將其用到設計中，自然就要對其進行充分的利用。但是，基于市場現實，我們強烈呼吁采用這種高性價比的SMB Flat封裝。因此，我們的目標是幫助團隊從SMC封裝過渡到SMB Flat封裝。例如，許多采用SMC封裝的元件在SMB15F系列中都有一個對等的版本，只要體積兼容，就可以幫助工程師繼續使用自己熟悉的PCB。
為什么我們必須等到2021年才讓采用SMB Flat封裝的1,500W TVS通過認證？
【我們的SMB15F通過AEC-Q101汽車級認證】
從SMC向SMB Flat封裝過渡的技術復雜性很容易被忽略，這是因為我們已掌握TVS產品組裝線技術30多年，從而能夠提供這一現代化高性價比解決方案，并引領行業。

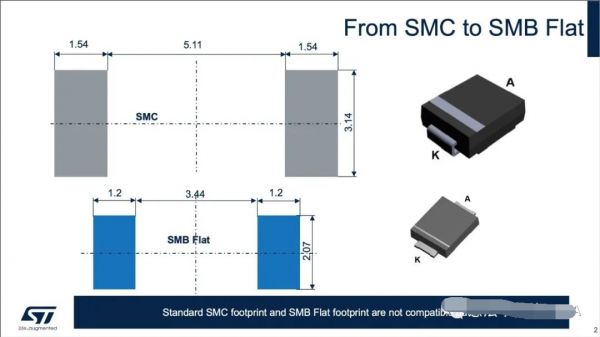

【SMC封裝（左）vs SMB Flat封裝（右）】
SMB15F器件代表著TVS二極管歷史的新篇章。我們的SMC系列已有20多年的歷史，SMBFlat型號有望取得類似的成功，因為它們不僅降低了成本，還提高了可靠性。與上一代產品一樣，SMB15F非常穩健，因此我們可以提供相同晶片的工業級和汽車認證版本(AEC-Q101)。我們還提高了生產能力，以確保希望早日趕上潮流的公司能夠安心地采用新產品，并確信他們能夠滿足客戶需求。
SMB15F器件與采用SMC封裝的替代產品相比如何？
對于管理人員或經驗不足的工程師來說，封裝進一步扁平化所帶來的優勢并不顯著。因此，意法半導體編寫了應用筆記，以不同的基準進行說明。例如，下圖比較了采用SMC封裝和SMB Flat封裝的類似器件。藍色曲線顯示鉗位過程中的電壓幾乎相同，由于耗散，兩者之間只有0.3 V。同樣，浪涌電流（粉色曲線）也顯示類似的特性。因此，該文件證明，SMB15F器件能夠在不犧牲其保護能力的情況下降低成本和減少PCB面積。

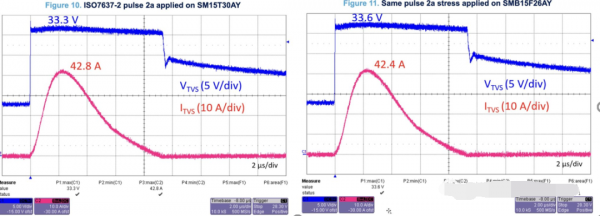

【SMC封裝（圖10）和SMBFlat封裝（圖11）器件之間的波形對比】
微型Flat封裝中是否還有其他TVS器件？
意法半導體還提供采用SMAFlat封裝和SMB Flat封裝的400 W和600 W瞬態電壓抑制器。該器件的引腳與上代器件的引腳兼容，而600 W型號可采用SMA Flat和SMB Flat封裝，這有助于一些公司從傳統的SMB器件過渡到SMA Flat封裝。實際上，SMB Flat封裝提供了一個中間步驟。在很多情況下，盡管制造商已擁有與更薄器件兼容的取放機器，但工程師往往會忽略這些組件，而將精力集中在設計的其他方面。對于封裝進一步扁平化的1,500 W TVS二極管，通過提升其可及性，設計人員可以過渡到更具成本效益的解決方案，同時關注到PCB的其他部分。
