MM32W無線MCU系列產品應用筆記——中斷式例程
在上一章節，我們了解了MM32W0系列藍牙模塊的基本參數，也使用AT指令對模塊進行了簡單的操作，下面我們將對軟件架構進行簡單的講解。

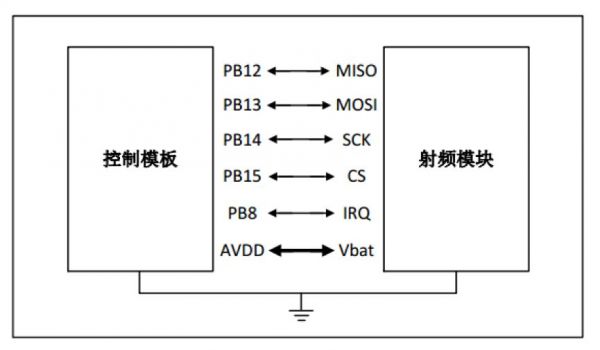

圖1 藍牙通信框圖
MM32W0控制模塊通過SPI通信對射頻模塊進行控制，MM32W0的藍牙程序提供以庫的形式提供給大家使用，用戶無需了解藍牙協議棧，只需要對MCU進行控制即可實現藍牙控制。在協議棧中為方便用戶使用預留接口函數，用戶通過調用相關接口的方式實現對應功能。
以下幾點需要注意：
1）控制模塊SPI2 僅且只能用于與射頻模塊的通信。
2）IRQ 信號引腳用于射頻模塊與控制模塊的喚醒，且PB8 引腳只能用于控制模塊喚醒。
3）AVDD 供電電壓為2.2V ~ 3.6V
目前藍牙控制程序有兩種類型：中斷式和阻塞式，中斷方式是是以中斷服務的方式運行，適合于實現用戶某功能需要占用較長CPU 時間但可以被任意打斷的應用場景；阻塞方式是藍牙協議運行的入口函數為ble_run()，該函數不會返回，兩種方式調用的接口函數都相同。
中斷式例程介紹

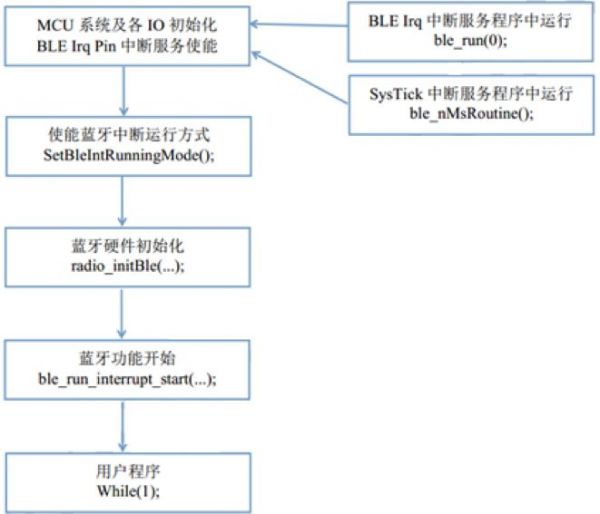

中斷服務程序方式運行的軟件架構如下圖所示。
圖2 中斷方式軟件構架
main()函數：
int main(void)
{
unsigned long temp=0x800000;
unsigned long i=0;
while(temp--);
SystemClk_HSEInit();
PWM_Init();
#ifdef USE_UART
#ifdef USE_AT_CMD
SleepStop = 0x02;
#endif
#endif
#ifdef USE_UART
uart_initwBaudRate();
#endif
#ifdef USE_I2C
IIC_Init(I2C1);
#endif
SysTick_Configuration();
SPIM_Init(SPI2,/*0x06*/0x06); //6Mhz
IRQ_RF();
SetBleIntRunningMode();
radio_initBle(TXPWR_0DBM, &ble_mac_addr);
SysTick_Count = 0;
while(SysTick_Count < 5){}; //delay at least 5ms between radio_initBle() and ble_run...
//ble_set_adv_data(pld_adv, LEN_ADV);
ble_run_interrupt_start(160*2); //320*0.625=200 ms
while(1)
{
//do sometging and sleep
//delay_ms(50);
IrqMcuGotoSleepAndWakeup();
}
}
在IRQ中斷服務中的常用配置如下：
void EXTI4_15_IRQHandler(void)
{
EXTI_ClearITPendingBit(EXTI_Line8);//確認是PB8引起的中斷
if(2 == SleepStatus) //從STOP模式喚醒，重新啟動HSI，配置系統時鐘
{
RCC->CR|=RCC_CR_HSION;
RCC->CR |= RCC_CR_PLLON;
RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;
SysTick_Config(48000);
}
SleepStatus = 0; //設置當前狀態為喚醒
ble_run(0);
}
中斷式例程需要用到兩個中斷服務程序，一個是藍牙IRQ 中斷PB8對應的外部中斷線，一個是實現SysTick 對應的中斷。IRQ 對應的中斷服務程序用以運行藍牙協議，需要有較高的中斷優先級（針對所有系統中斷來說）。
UART，SPI，IRQ，USB等控制模塊上的配置同阻塞方式。
SPIM_Init(SPI2,0x06)是控制模塊和射頻模塊間通信的初始化，SPI2只能用于與射頻模塊的通信。
IRQ_RF將PB8設置為外部中斷，用于實現IRQ外部喚醒功能，通過一個下降沿喚醒MCU。PB8 引腳只能用于控制模塊喚醒。
uart_initwBaudRate()是UART的初始化，對于兩種封裝對應的UART和GPIO接口不同。
不同點：
① 初始化藍牙配置函數radio_initBle()之前，需要先調用SetBleIntRunningMode()函數。
②啟動藍牙調用ble_run_interrupt_start()而不是ble_run()，后面需要一個while(1)循環，可以將用戶程序放在這里。
③ 進入休眠模式的函數需要主動調用IrqMcuGotoSleepAndWakeup()函數，函數McuGotoSleepAndWakeup()不再被調用。根據啟動藍牙時的參數，射頻模塊將定時觸發IRQ的外部中斷喚醒MCU。
