MM32W無線MCU系列產品應用手冊——模組與AT指令
在物聯網的大趨勢下，智慧城市和智能家居也隨之興起。而物聯網的發展離不開無線技術，眾所周知藍牙是目前物聯網產業中使用最廣泛的無線通訊技術，特別是像藍牙這種低功耗技術，更是眾所矚目的焦點。BLE的優點主要包括：高可靠性、高安全性、低成本、低功耗。
靈動微電子有基于ARM® CortexTM-M3 和ARM® CortexTM-M0為內核的無線連接功能的MM32W系列（集成MCU+RF射頻芯片的單芯片），MM32W0xxB 產品提供LQFP48 和QFN32 封裝形式；根據不同的封裝形式，器件中的外設配置不盡相同。這些豐富的外設配置，使得MM32W0xxB 產品微控制器適合于多種應用場合。
下面是MM32W0系列的選型表，可以根據所需的外設來選擇合適的型號。

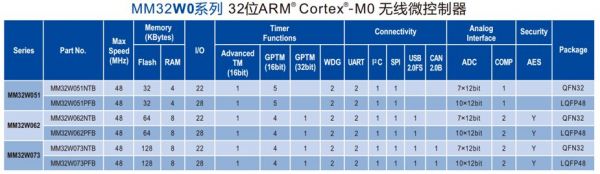

圖1 MM32W0系列選型表

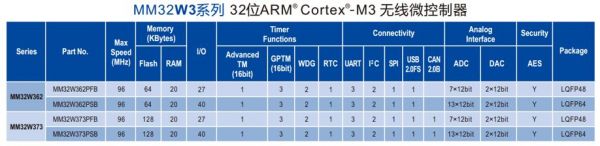

圖2 MM32W3系列選型表
為了方便客戶的使用，靈動微電子設計了幾種藍牙模塊及配套的藍牙開發板，只需配備少許的外圍元件就能實現其強大無線數據傳輸功能，，搭載了MM32W0xxB是超低功耗的單模藍牙芯片，工作電壓為2.3V ~ 3.6V，多種省電工作模式保證低功耗應用的要求。支持多種數據通信接口（UART\USB\IIC\SPI等），支持AT 指令，用戶可根據需要更改串口波特率、設備名稱、配對密碼等參數，使用靈活。該模塊主要用于短距離的數據無線傳輸領域，可以實現與手機間一對一互連。
圖片

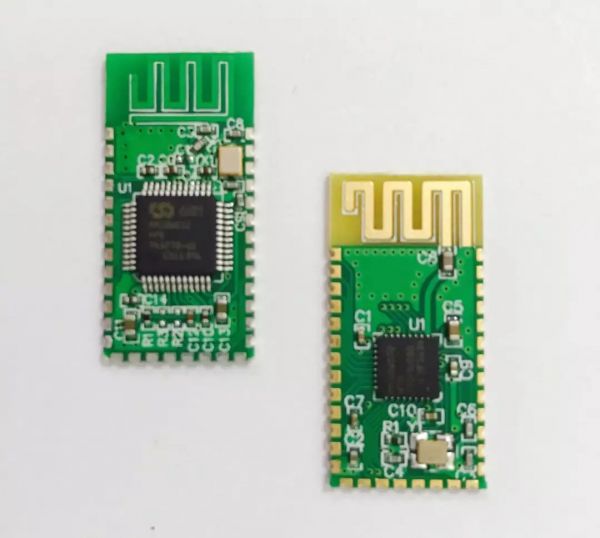

圖3 兩種常用的模塊
圖4 模組物理特性
模組主要應用領域：
1）藍牙無線數據采集、傳輸；
2）工業遙控、遙測；
3）無線鍵盤、鼠標；
4）汽車檢測設備、交通、井下定位、報警；
5）智能家居、樓宇自動化、安防、機房設備無線監控、門禁系統；
6）藍牙操縱桿、藍牙游戲手柄；
7）藍牙遙控玩具；
8）防丟器、LED 燈控、iBeacon
使用AT指令控制模塊
下面我們使用藍牙開發板來演示AT指令控制藍牙模塊，通過Micro-USB線連接電腦，打開串口助手，手機端使用藍牙APP軟件與模塊連接。

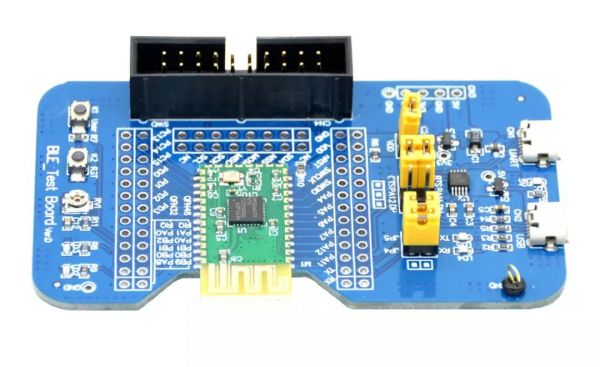

圖5 藍牙開發板

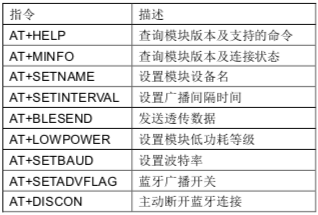

圖6 部分AT指令列表
如圖4在程序運行之后，首先在串口輸出的是模塊的MAC地址，手機連接之后輸出已連接信息，在第三行，收到手機端發來的Hello字符串。接著，我們通過串口向模塊發送AT指令，AT+BLESEND=10,0x4D696E644D6F74696F6E，在手機端收到發來的字符串”Mindmotion”如圖5，最后斷開連接，串口輸出狀態。

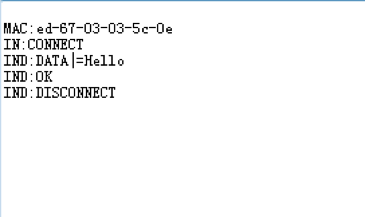

圖7 模塊串口輸出

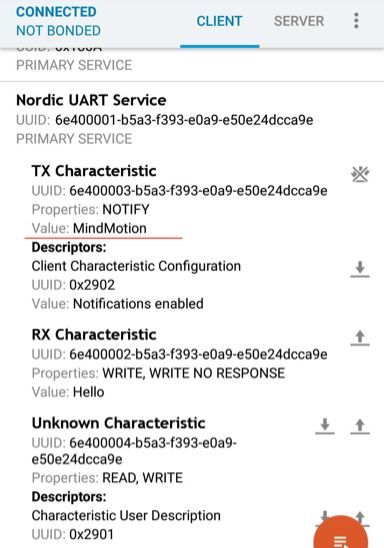

圖8 手機端收發數據
對于簡單的應用，連接上VDD、GND、TX和RX這四根線之后就可以為項目增加藍牙通信功能。

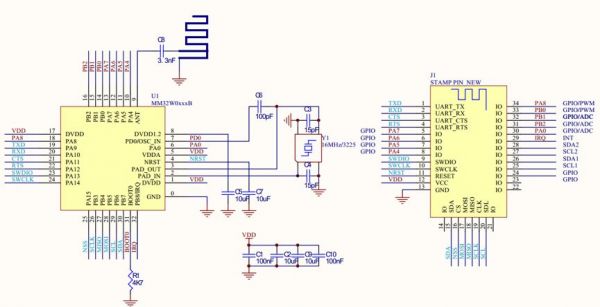

圖9 QFN32典型應用電路
用戶如果有需要重新設計PCB，可以參照上面的原理圖，自行設計合適的通信模塊，更好地應用在不同的項目中
