MM32F0/L0/W0系列MCU之EXTI
一、MM32嵌套向量中斷控制器本文針對MM32F0/L0/W0系列MCU產品。
特征
中斷都可屏蔽（除了 NMI）
16 個可編程的優先等級（使用了 4 位中斷優先級）
低延遲的異常和中斷處理
電源管理控制
系統控制寄存器的實現
嵌套向量中斷控制器（NVIC）和處理器核的接口緊密相連，可以實現低延遲的中斷處理和高效地處理晚到的中斷。嵌套向量中斷控制器管理著包括核異常等中斷。關于更多的異常和 NVIC 編程的說明請參考 CPU 技術手冊。
系統嘀嗒（SysTick）校準值寄存器
系統嘀嗒校準值固定為 9000，當系統嘀嗒時鐘設定為 9MHz（HCLK/8 的最大值），產生1mS 時間基準。
中斷和異常向量

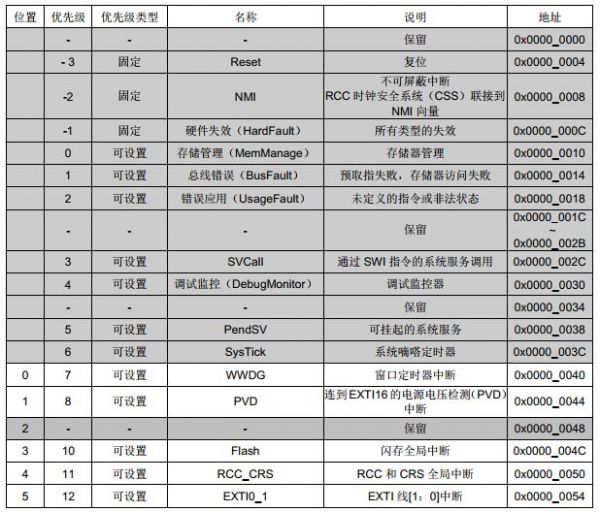

下表列出了 MM32L0 系列產品的向量表。
MM32L0xx 系列產品的向量表
二、外部中斷/事件控制器（EXTI）
外部中斷和時間控制器（EXTI）管理外部和內部異步事件/中斷，并生成相應的事件請求到 CPU/中斷控制器和到電源管理的喚醒請求。
每個輸入線可以獨立地配置輸入類型（脈沖或掛起）和對應的觸發事件（上升沿或下降
沿或者雙邊沿都觸發）。每個輸入線都可以獨立地被屏蔽。掛起寄存器保持著狀態線的中斷請求。
功能說明
要產生中斷，必須先配置好并使能中斷線。根據需要的邊沿檢測設置 2 個觸發寄存器，同時在中斷屏蔽寄存器的相應位寫1允許中斷請求。當外部中斷線上發生了期待的邊沿時，將產生一個中斷請求，對應的掛起位也隨之被置1。在掛起寄存器的對應位寫1，將清除該中斷請求。
如果需要產生事件，必須先配置好并使能事件線。根據需要的邊沿檢測通過設置 2 個觸發寄存器，同時在事件屏蔽寄存器的相應位寫1允許事件請求。當事件線上發生了需要的邊沿時，將產生一個事件請求脈沖，對應的掛起位不被置1。
通過在軟件中斷/事件寄存器寫1，也可以通過軟件產生中斷/事件請求。
外部中斷/事件線路映像

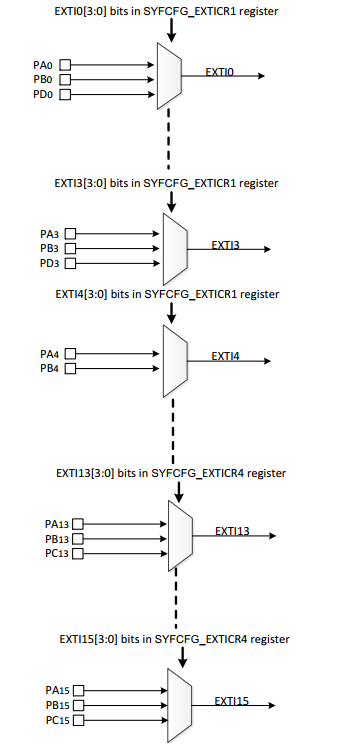

通用 I/O 端口以下圖的方式連接到 16 個外部中斷/事件線上：
外部中斷通用 I/O 映像
另外其他的外部中斷/事件控制器的連接如下：
EXTI 線 16 連接到 PVD 輸出
EXTI 線 18 連接到 USB 喚事件
EXTI 線 19 連接到比較器 1 輸出
EXTI 線 20 連接到比較器 2 輸出
三、按鍵中斷檢測實驗分析
實驗內容簡介
以MM32L073PF為例，將PA0連接到按鍵上，如果按鍵按下將會產生按鍵中斷，在中斷服務子程序中進行LED的翻轉。
實驗代碼分析

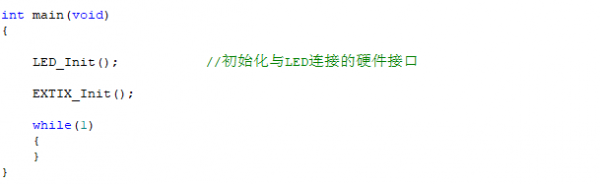

首先我們從main函數開始分析，代碼如下：

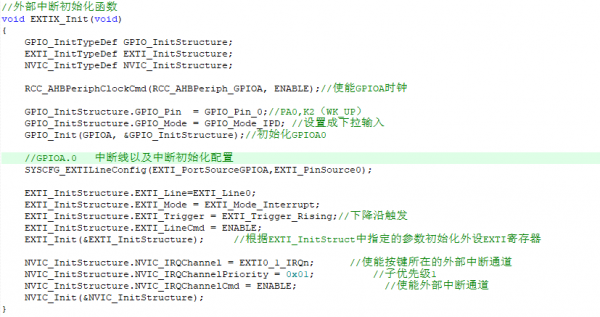

使用LED_Init()配置好LED所使用的I/O,并且關掉LED。然后進行外部中斷的配置。
選定要配置為 EXTI 的 I/O 口線和 I/O 口的工作模式。
配置 EXTI 中斷線 I/O。
EXTI 中斷線工作模式配置。
配置 EXTIx 線的中斷優先級。

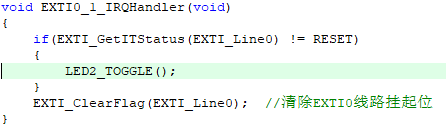

接下來看中斷服務子函數：
在中斷服務子函數里進行LED的翻轉。
實驗現象
下載好程序后，按下按鍵時LED點亮，再按下按鍵時LED熄滅，如此循環。
