靈動微電子 MM32SPIN360C 電機開發板驅動有感 BLDC 的操作方法
一、MM32SPIN360C 電機開發板介紹1.簡介
如圖（1），MM32SPIN360C 電機開發板以 Mindmotion 的專用 MCU —— MM32SPIN360C 為主控制器，具備霍爾傳感器檢測和反電動勢檢測功能。適用于低壓場合，可廣泛用于工業或者民用領域的三相無刷永磁電機驅動器，如電動工具等。
主控制器 MM32SPIN360C 是 ARM Cortex-M0 的 32 位微控制器，內置 5V 輸出的 LDO 穩壓器（Input : 7~13.5V），內置 3 組具有自舉二極管的 N 溝道半橋柵極驅動器（7~48V、1A Sink、1A Source），以及 3 個比較器和 3 個運算放大器等等。MM32SPIN360C 的具體參數和用法請參考靈動微的官網（https://www.mindmotion.com.cn/）上的數據手冊和用戶手冊。
圖（1）
2.電路板圖解

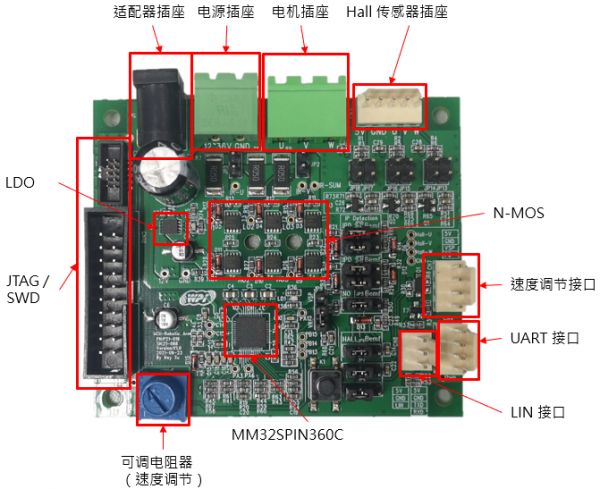

如圖（2）為電路板正面的圖解，開發板帶有 10KΩ 可調電阻器，可用于調節電機的轉速。帶有 UART/LIN 通訊接口，以及兩種形式的 JTAG/SWD 接口。電源輸入電壓為 12~36V，可以有兩種接入方式（DC-JACK 或者 接線端子）。
圖（2）
3.原理圖介紹

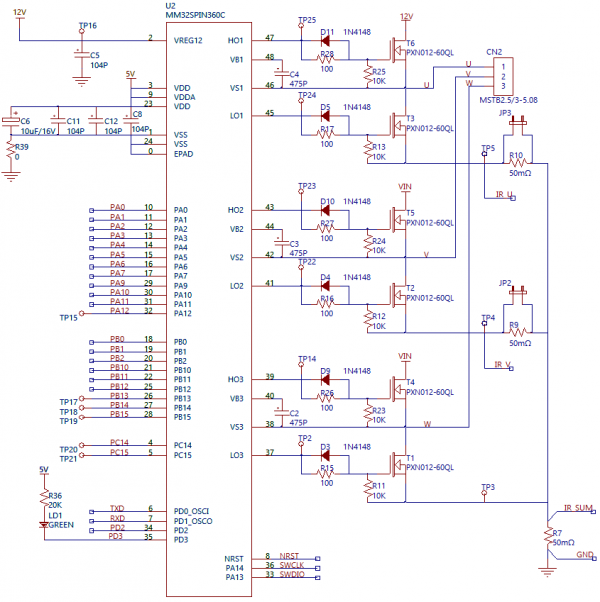

圖（3）是電機驅動部分的原理圖。由于 MM32SPIN360C 這顆 MCU 內自帶預驅，所以可以直接驅動 MOS 管（PXN012-60QL），簡化了電機驅動電路。
圖（3）

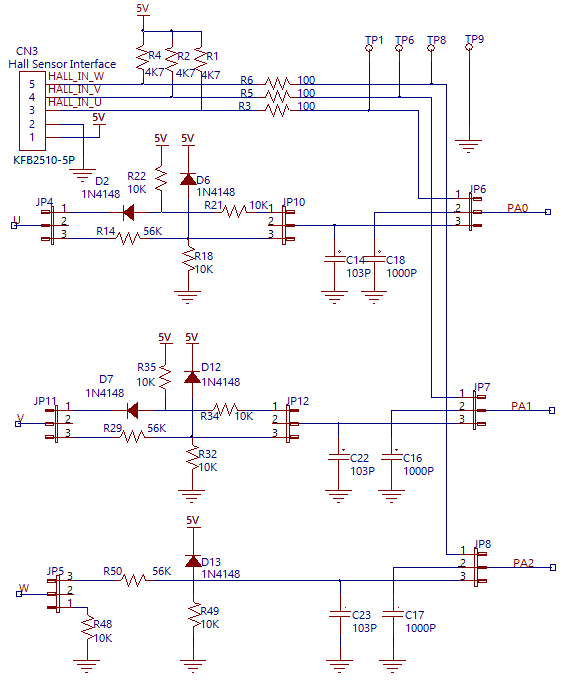

圖（4）是反饋電路，可以通過 JP4~JP8，JP10~JP12 選擇霍爾傳感器方式反饋或者是反電動勢方式反饋。如果選擇霍爾傳感器方式，則只需要將 JP6、JP7、JP8 的 1-2 腳短接。
圖（4）
二、 驅動軟件簡介
1.啟動電機此驅動軟件首先通過 12-bit ADC 采集可調電阻器的電阻值，確定電機的轉速。當電機速度的 PWM 波形占空比大于 5% 才開始啟動電機。電機啟動之前通過讀取 U/V/W 的 3 個霍爾傳感器的值確定電機轉子位置，進而根據轉子位置來確定 U/V/W 的上電順序。
//RM 旋鈕啟動與調速
do {
hwAdcValue = GetAdcAverage(5); // 采集可調變阻器的電壓值
if (0xffff == hwAdcValue) {
break;
} else {
g_tMotor.tDuty = hwAdcValue * 100 / 4095; // 設置 PWM 占空比
SET_DUTY_U(g_tMotor.tDuty);
SET_DUTY_V(g_tMotor.tDuty);
SET_DUTY_W(g_tMotor.tDuty);
if ((g_tMotor.tDuty > 5) && (g_tMotor.tMotorState == STOP)) {
g_tMotor.tMotorState = START; // 如果電機速度的波形占空比大于 5%，則啟動電機
}
}
} while(0);
2.霍爾傳感器信號的采集
軟件中包含 3 種霍爾傳感器信號采集方式：主循環、EXTI、Timer 。
主循環 方式是在主函數的 while(1) 循環里讀取 U/V/W 這 3 個霍爾傳感器對應的 MCU 管腳（PA0/PA1/PA2）上的電平, 進而驅動換相。
EXTI 方式是設置 U/V/W 這 3 個霍爾傳感器對應的 MCU 管腳（PA0/PA1/PA2）為外部中斷，雙邊沿觸發。當任一 HALL 線上電平發生變化時，都會有對應中斷線產生中斷，在 EXTI 中斷服務函數中進行 HALL 引腳電平檢測，進而驅動換相。
Timer 方式是設置 U/V/W 這 3 個霍爾傳感器對應的 MCU 管腳（PA0/PA1/PA2）為定時器輸入腳 ( CC1、CC2、CC3)。使用這 3 個定時器輸入腳通過一個異或門連接到 TI1 輸入通道；當捕獲到 CC1、CC2、CC3 上有引腳發生電平變化時，由于異或門的存在， TI1 上產生一個跳變沿；經過輸入濾波器和邊沿檢測器后傳輸給 TI1F_ED ，由于配置了 TIM 的觸發源為 TI1F_ED 和使能了觸發中斷，這里會進入觸發中斷，在觸發中斷中我們可以判斷霍爾狀態的有效值，根據霍爾狀態的有效值控制電機對應的繞組供電，進而驅動電機旋轉。
這 3 種方式可以通過 hall.h 中的如下定義來選擇：
#define HALL_POLLING_MODE 0 // 1：采用 主循環 方式采集霍爾信號
#define HALL_TIM_MODE 1 // 1：采用 Timer 方式采集霍爾信號
#define HALL_EXTI_MODE 0 // 1：采用 EXTI 方式采集霍爾信號
電機堵轉檢測
驅動軟件中開啟了系統節拍定時器（systick），每 1 毫秒中斷一次。此定時器用于檢測電機運轉時堵轉 2 秒之后，停止電機運行。
void Systick_Callback(void)
{
if(RUN == g_tMotor.tMotorState) {
g_tMotor.tCount.hwTimeCount ++;
if(g_tMotor.tCount.hwTimeCount > 2000) { // 2s超時，電機卡住不運轉超過2s時間
GATE_DRIVER_DISABLE();
BLDC_UVW_DISABLE();
g_tMotor.tMotorState = STOP;
g_tMotor.tMotorErr = LOCKED_ERR;
g_tMotor.tCount.hwTimeCount = 0;
}
}
}
三、調試開發板
1.接線方法

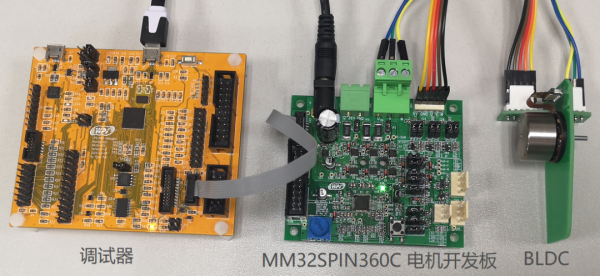

開發板、BLDC 電機、調試器的接線圖如圖（8）所示。
圖（8）
2.調試器的設置
開發板采用 SWD 接口調試。調試器可以采用靈動微官方的調試下載器，也可以采用適用于 ARM Cortex-M 核的調試器，比如圖（8）用的就是 WPI 自制的調試器。
如果使用靈動微官方的調試器，則需要從靈動微官網上下載調試器的驅動（https://www.mindmotion.com.cn/support/development_tools/debug_and_programming_tools/）。并在 keil 的調試設置中，選擇 MM32-LINK Debugger ，如圖（9）所示。
圖（9）

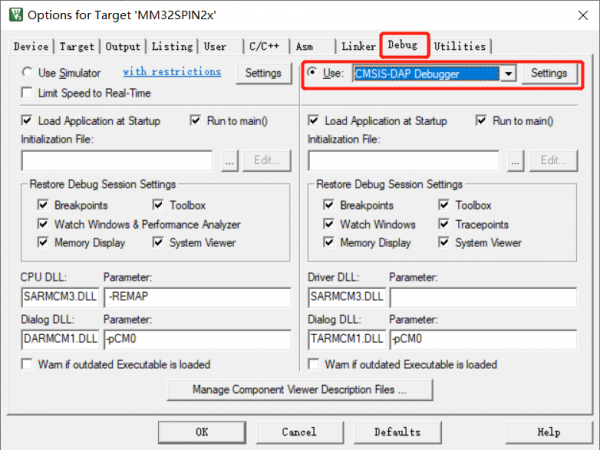

我這里使用的是 WPI 自制的調試器，這種調試器免驅，在 keil 的調試設置中，選擇 CMSIS-DAP Debugger ，如圖（10）所示。
圖（10）
3.開發板上的設置

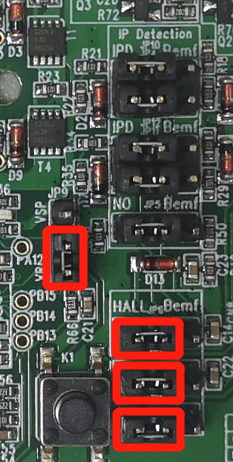

開發板上的跳線設置如圖（11）所示，紅色標記的地方需要接跳線帽，其他位置可以忽略。
圖（11）
4.代碼下載 & 運行
將代碼下載到開發板上之后，旋轉可調電阻器的旋鈕，電機啟動。可調變阻器的阻值越大，電機的轉速越高。
四、總結
MM32SPIN360C 電機開發板上的主控制器（MM32SPIN360C）內置預驅，所以 MCU 只需要外接 6 個 MOS 管就可以驅動 BLDC 電機，整個驅動電路比較簡單。
本文檔介紹了如何使用 MM32SPIN360C 電機應用開發板驅動低壓有感BLDC 電機的方法。由于有霍爾傳感器反饋電機轉子的位置，所以在電機啟動和運行的過程比較平穩，而且不需要算法，驅動代碼比較簡單。
此外，此開發板也可以驅動有感/無感正弦波電機，這個驅動的方法將在后面的博文中介紹，敬請期待。如需要了解更多靈動微MCU產品，請聯系靈動微核心代理商-穎特新科技
編輯：ls 最后修改時間：2022-06-13
